Bölüm 1 Ürün Genel Görünümü
1.1Uygulama Alanı
AI-733 çok fonksiyonel akıllı bir ana kart. Genellikle ARM PC'lerde, büyük ekranlı ekranda, animasyon ve oyunlarda, konferans tabletlerinde, kenar bilgisayarda, endüstriyel bilgisayarlarda,TV oynatıcı kutuları., bulut sunucuları, akıllı NVR ve diğer alanlar.

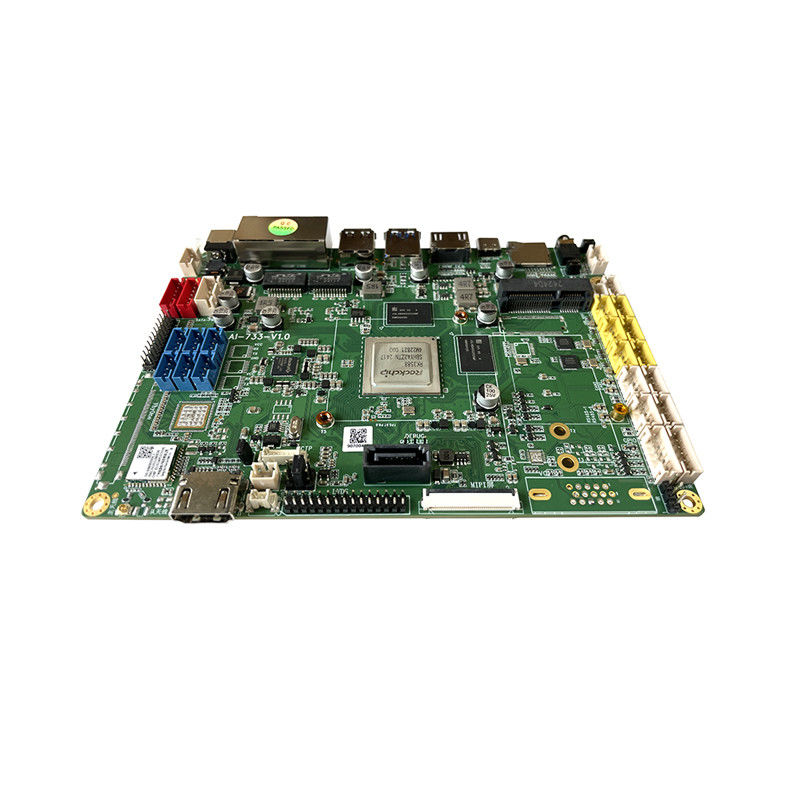

1.2Ürün Genel Görünümü
AI - 733, yeni nesil önde gelen sekiz çekirdekli 64 bitlik işlemci olan Rockchip RK 3588'i kullanır. Çip, 6TOPS işlem gücü NPU ile birlikte gelir ve Android1 2.0/Ubuntu20.04/Debian11 ile donatılmıştır.0 sistemi (erkek Linux 5'tir).10 ). GPU, olağanüstü performans ve yüksek maliyetli performans gösteren Mali-G610 MC4'ü kullanır. 8K video kodlamasını ve dekodlamasını, 8K ekran çıkışını, yerleşik çoklu ekran arayüzlerini destekler.,ve çoklu ekran ekranını destekler; genişletilebilir olan zengin yüksek hızlı arayüzler (PCIe, TYPE-C, SATA, Gigabit Ethernet).
1.3Özellikleri
- Yüksek çözünürlüklü. 8K dekodlama ve çeşitli LVDS sinyali LCD ekranları, EDP ekranlarını destekler.
- Uzaktan, U diski, TF kartı, bilgisayara bağlı USB kablosu vb. gibi çoklu yükseltme yöntemleri.
- U diski, TF kartı yapılandırma ekran parametreleri, plug and play, tüm boyutlar için mükemmel destek, tüm çözünürlük ekranları.
- Kullanıma hazır olan ana akım endüstri yayın yazılımını ve endüstri uygulama yazılımını mükemmel bir şekilde destekliyor.
- Kızılötesi, optik, kapasitif, dirençli vb. gibi çeşitli ana akım dokunmatik ekranları mükemmel bir şekilde destekliyor, sürücüsüz dokunmatik ekranların HID yapılandırmasını destekliyor ve herhangi bir hata ayıklama gerekmiyor.
- Endüstrinin ana USB / seri bağlantı noktası cihazlarını, yazıcılarını, kart okuyucularını, parola klavyelerini, parmak izi okuyucularını, kameraları, kimlik kartı tanıma cihazlarını, QR kodu tarayıcılarını vb. mükemmel bir şekilde destekler.ve demo test programları sağlar.
- 9 USB portu, 9 seri portu, 4 IO portu, WIFI / RJ45 / 4G / 5G ve diğer ağ seçenekleri.
- İnternete erişmek için YUGE ve Quectel gibi çeşitli PCI-E modüllerini destekler.
1.4Görünüm şeması ve arayüz tanımı
Resimdeki sayıların karşılık gelen arayüzleri şunlardır:
| Seri numarası |
Pin Tanımı |
| 1 |
DC-12V güç kaynağı |
| 2 |
1000MLAN*2 |
| 3 |
USB_HOST |
| 4 |
USB3.0_HOST |
| 5 |
HDMI TX (HDMI çıkışı) |
| 6 |
USB0_OTG(TYPE-C) |
| 7 |
TF Kartı |
| 8 |
Audio_OUT |
| 9 |
Başlatma düğmesi(Audio_out'dan sonra uzun bir iğne ile başlatılabilir) |
| 10 |
Güç düğmesi + sıfırlama düğmesi |
| 11 |
Hoparlör arayüzü |
| 12 |
MIC arayüzü |
| 13 |
4G modülü arayüzü |
| 14 |
M.2 arayüzüisteğe bağlı (5G modülü, sabit disk, vb.) |
| 15 |
USB_HOST(6) |
| 16 |
CAN1 |
| 17 |
CAN25. seri bağlantı noktası ile seçme ve çoklu bağlantı. |
| 18 |
Seri bağlantı noktası 6 (RS485) |
| 19 |
Serili port 1 (RS485) |
| 20 |
GPIO |
| 21 |
LED+IR |
| 22 |
IR arayüzü |
| 23 |
VGA arayüzüİsteğe bağlı |
| 24 |
MIPI ekran arayüzü |
| 25 |
DEBUG seri port 2 |
| 26 |
SATA sabit disk arayüzü |
| 27 |
Çift kanallı LVDS ekran arayüzü |
| 28 |
LVDS-VCC (ekran güç kaynağı sıçraması) |
| 29 |
CTP dokunmatik ekran arayüzü(No 48 ile aynı, birini seç) |
| 30 |
Fan Bağlantısı |
| 31 |
RTC-BAT (RTC pil arayüzü) |
| 32 |
HDMIIN |
| 33 |
WiFi çift anten arayüzü |
| 34 |
Vbyone arayüzüseçenek |
| 35 |
Seri bağlantı noktası 7(TTL seri portu varsayılan, RS232 seçeneği) |
| 36 |
Serili port 0(TTL seri portu varsayılan, RS232 seçeneği) |
| 37 |
Serili port 3(TTL seri portu varsayılan, RS232 seçeneği) |
| 38 |
Seri bağlantı noktası 8(TTL seri portu varsayılan, RS232 seçeneği) |
| 39 |
Seri bağlantı noktası 4(TTL seri portu varsayılan, RS232 seçeneği) |
| 40 |
Seri bağlantı noktası 5(TTL seri portu varsayılan, RS232 seçeneği) |
| 41 |
EDP ekran arayüzü |
| 42 |
SATA_PWR(SATA sabit disk güç kaynağı) |
| 43 |
İkincil ekranArkaplan ışığıArabirim |
| 44 |
Ana ekran arka ışık arayüzü |
| 45 |
Güç girişi arayüzü |
| 46 |
SIM-KART |
| 47 |
MIPI-CAM (MIPI Kamera Arayüzü) |
| 48 |
CTP dokunmatik ekran arayüzü PFC koltuğu(No. 29 ile aynı, birini seç) |
