Akıllı Ticari Ekran Ana tahtası AI-530 Rockchip RK3568
  • Akıllı Ticari Ekran Ana tahtası AI-530 Rockchip RK3568
  • Akıllı Ticari Ekran Ana tahtası AI-530 Rockchip RK3568
  • Akıllı Ticari Ekran Ana tahtası AI-530 Rockchip RK3568
Akıllı Ticari Ekran Ana tahtası AI-530 Rockchip RK3568

Akıllı Ticari Ekran Ana tahtası AI-530 Rockchip RK3568

Menşe yeri Çin
Marka adı YNH
Sertifika UL
Model numarası 530
Document YNH-530 Product Specificati...25.pdf
Ürün Ayrıntıları
İşlemci:
Rockchip RK3 568, dört çekirdekli, 2.0 GHz
DDR:
Standart 2G (4G /8G İsteğe bağlı) LP DDR 4
eMMC:
EMMC 32G (64g / 128g isteğe bağlı)
Çözme çözünürlüğü:
4k'ye kadar destek
İşletim Sistemi:
Android 11.0 /ubuntu20.04 /Debian 11.0 (Çekirdek Linux4.19)
USB arabirimi:
6, 2 USB3.0 (biri OTG), 4 USB 2.0 _HOST
Vurgulamak:

Akıllı Ticari Ekran Ana Kartı

,

RK3568 Ticari Ekran Ana Kartı

,

Akıllı Ana Kart RK3568

Ödeme ve Nakliye Şartları
Min sipariş miktarı
100 adet.
Fiyat
50-80 USD per pcs
Ambalaj bilgileri
Karton ambalaj, her kutu 100 anakart içerir ， Kutu boyutu 57*39*31cm
Teslim süresi
30 gün
Ödeme koşulları
L/C, T/T
Yetenek temini
ayda 5000 adet
Ürün Tanımı

Bölüm 1 Ürün Genel Görünümü

1.1Uygulama Alanı

AI-530 ticari bir ekran akıllı ana kartıdır, genel olarak: dijital işaretleme, kendi kendine hizmet veren terminaller vb. için geçerlidir.

1.2Ürün Genel Görünümü

AI - 530 Rockchip RK3568 Dört çekirdekli işlemciyi kullanır, çip 1.0 T işlem gücü NPU ile birlikte gelir, Android11.0 / Ubuntu20.04 / Debian 11.0 sistemi ile donatılmıştır (kerneli Linux 4.19 'dur),Ana frekans 2'ye kadar.0 GHz, olağanüstü performans, yüksek maliyetli performans. GPU Mali-G52 kullanır, 4K 60fps H.265/H.264/VP9 video çözüntüsünü destekler, 1080P 100fps H.265/H.264 video kodlamasını destekler.Çok kanallı video çıkışı ve girişi destekler, zengin arayüzleri ve çeşitli çevresel genişlemeleri destekler.

1.3Özellikleri

  • Yüksek çözünürlüklü. 4K dekodlamayı ve çift kanallı LVDS / EDP / MIPI / HDMI ekran çıkışını destekler.
  • Uzaktan, U diski, TF kartı, bilgisayara bağlı USB kablosu vb. gibi çoklu yükseltme yöntemleri.
  • U diski, TF kartı yapılandırma ekran parametreleri, plug and play, tüm boyutlar için mükemmel destek, tüm çözünürlük ekranları.
  • Kullanıma hazır olan ana akım endüstri yayın yazılımını ve endüstri uygulama yazılımını mükemmel bir şekilde destekliyor.
  • Kızılötesi, optik, kapasitif, dirençli vb. gibi çeşitli ana akım dokunmatik ekranları mükemmel bir şekilde destekliyor, sürücüsüz dokunmatik ekranların HID yapılandırmasını destekliyor ve herhangi bir hata ayıklama gerekmiyor.
  • Endüstrinin ana USB / seri bağlantı noktası cihazlarını, yazıcılarını, kart okuyucularını, parola klavyelerini, parmak izi okuyucularını, kameraları, kimlik kartı tanıma cihazlarını, QR kodu tarayıcılarını vb. mükemmel bir şekilde destekler.ve demo test programları sağlar.
  • 6 USB portu, 8 seri portu, 4 IO portu, WIFI/RJ45/4G ve diğer ağ seçenekleri ile.
  • Dahili PCI-E 4G modülü soketi, internet erişimi için Yuge ve Quectel gibi çeşitli PCI-E 4G modüllerini destekler.

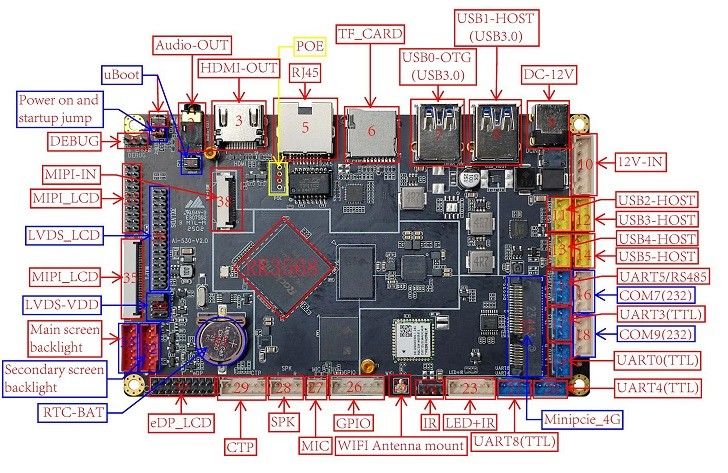

1.4Görünüm şeması ve arayüz tanımı

Akıllı Ticari Ekran Ana tahtası AI-530 Rockchip RK3568 0
Resimdeki sayıların karşılık gelen arayüzleri şunlardır:

Seri numarası Pin Tanımı
1 UÇizgiyükseltmeDüğme
2 Ses çıkışıKulaklık ayağı
3 HDMI çıkışıArabirim
4 POE ağ portu(Sürekli, isteğe bağlı)
5 RJ45 ağ portu
6 TFKart yuvası
7 USB0_OTG(USB 3.0)
8 USB1_HOST(USB 3.0)
9 Başkent...12V güç girişi
10 12VGüç girişiArabirim
11 USB2_HOST(USB 2.0)
12 USB3_HOST(USB 2.0)
13 USB4_HOST(USB 2.0)
14 USB5_HOST(USB 2.0)
15 UART5/RS485 (öntanımlı TTL seri portu,RS485 seri bağlantısıİsteğe bağlı)
16 BİLGİ7 (RS232 seri bağlantı noktası varsayılan olarak,TTL seri portuİsteğe bağlı)
17 UART3 (TTL seri portu)
18 BİLGİ9 (RS232 seri portu varsayılan olarak,TTL seri portuİsteğe bağlı)
19 UART0 (TTL seri portu)
20 UART4 (TTL seri portu)
21 UART8 (TTL seri portu)
22 4G modülü PCI-E yuvası
23 LED+IR(kapak + uzaktan kumanda ışık panosu arayüzü)
24 IR(uzaktan kumanda alıcı arayüzü)
25 WIFI anten soketi
26 GPIOArabirim
27 MICMikrofon arayüzü
28 SPK hoparlör arayüzü
29 CTP(i2c dokunmatik ekran arayüzü)
30 eDPekran arayüzü
31 RTCAküSahip
32 İkincil ekranArkaplan ışığıArabirim
33 Ana ekranArka ışık arayüzü
34 LVDS-VDD(LVDS ekran güç kaynağı atlaması)
35 MIPI ekran FPC arayüzü(MIPI ekran arayüzü 37 ile aynı, çift kanallı LVDS ekran arayüzü ile çoklu)
36 Çift kanallıLVDSekranArabirim(MIPI ekran arayüzü ile çoklu)
37

MIPI ekran pin arayüzü(No 35 MIPI ekran FPC arayüzü ile aynı, çift kanallı LVDS arayüzü ile çoklu,

Bir MIPI ekleyerek eDP arayüz çıkışına dönüştürebilirsiniz)
38 MIPI-IN(HDMI IN arayüzü)
39 DEBUGseriport 2
40 Güç aç ve makine açılır.
41 SIM_CARDslot
