Rockchip RK3588 Android kartı 8K ekran ARM gömülü endüstriyel ana kart Edge bilgisayar AI Vbyone VGA
1.1Uygulama Alanı
AI-733 çok fonksiyonel akıllı bir ana kart. Genellikle ARM PC'lerde, büyük ekranlı ekranda, animasyon ve oyunlarda, konferans tabletlerinde, kenar bilgisayarda, endüstriyel bilgisayarlarda,TV oynatıcı kutuları., bulut sunucuları, akıllı NVR ve diğer alanlar.
1.2Ürün Genel Görünümü
AI - 733, yeni nesil önde gelen sekiz çekirdekli 64 bitlik işlemci olan Rockchip RK 3588'i kullanır. Çip, 6TOPS işlem gücü NPU ile birlikte gelir ve Android1 2.0/Ubuntu20.04/Debian11 ile donatılmıştır.0 sistemi (erkek Linux 5'tir).10 ). GPU, olağanüstü performans ve yüksek maliyetli performans gösteren Mali-G610 MC4'ü kullanır. 8K video kodlamasını ve dekodlamasını, 8K ekran çıkışını, yerleşik çoklu ekran arayüzlerini destekler.,ve çoklu ekran ekranını destekler; genişletilebilir olan zengin yüksek hızlı arayüzler (PCIe, TYPE-C, SATA, Gigabit Ethernet).
1.3Özellikleri
- Yüksek çözünürlüklü. 8K dekodlama ve çeşitli LVDS sinyali LCD ekranları, EDP ekranlarını destekler.
- Uzaktan, U diski, TF kartı, bilgisayara bağlı USB kablosu vb. gibi çoklu yükseltme yöntemleri.
- U diski, TF kartı yapılandırma ekran parametreleri, plug and play, tüm boyutlar için mükemmel destek, tüm çözünürlük ekranları.
- Kullanıma hazır olan ana akım endüstri yayın yazılımını ve endüstri uygulama yazılımını mükemmel bir şekilde destekliyor.
- Kızılötesi, optik, kapasitif, dirençli vb. gibi çeşitli ana akım dokunmatik ekranları mükemmel bir şekilde destekliyor, sürücüsüz dokunmatik ekranların HID yapılandırmasını destekliyor ve herhangi bir hata ayıklama gerekmiyor.
- Endüstrinin ana USB / seri bağlantı noktası cihazlarını, yazıcılarını, kart okuyucularını, parola klavyelerini, parmak izi okuyucularını, kameraları, kimlik kartı tanıma cihazlarını, QR kodu tarayıcılarını vb. mükemmel bir şekilde destekler.ve demo test programları sağlar.
- 9 USB portu, 9 seri portu, 4 IO portu, WIFI / RJ45 / 4G / 5G ve diğer ağ seçenekleri.
- İnternete erişmek için YUGE ve Quectel gibi çeşitli PCI-E modüllerini destekler.

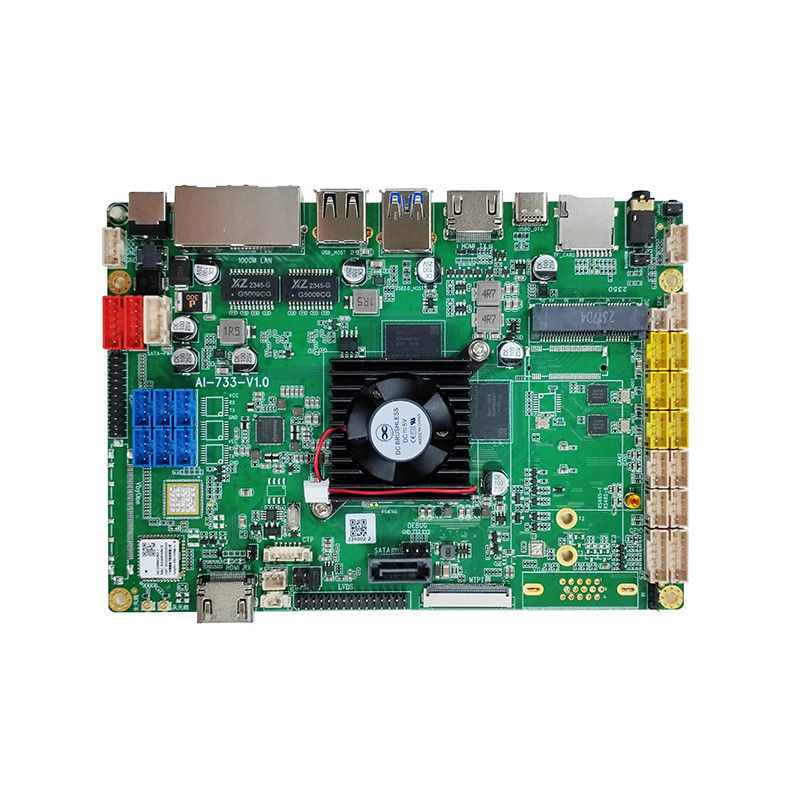

1.4Görünüm şeması ve arayüz tanımı
Resimdeki sayıların karşılık gelen arayüzleri şunlardır:
| Seri numarası |
Pin Tanımı |
| 1 |
DC-12V güç kaynağı |
| 2 |
1000M LAN*2 |
| 3 |
USB_HOST |
| 4 |
USB3.0_HOST |
| 5 |
HDMI TX (HDMI çıkışı) |
| 6 |
USB 0 _OTG (TYPE-C) |
| 7 |
TF Kartı |
| 8 |
Audio_OUT |
| 9 |
Uboot düğmesi (Audio_out'dan sonra uzun bir pencereyle tetiklenebilir) |
| 10 |
Güç düğmesi + sıfırlama düğmesi |
| 11 |
Hoparlör arayüzü |
| 12 |
MIC arayüzü |
| 13 |
4G modülü arayüzü |
| 14 |
M.2 arayüzü isteğe bağlı (5G modülü, sabit disk vb.) |
| 15 |
USB_HOST (6) |
| 16 |
CAN1 |
| 17 |
CAN2 isteğe bağlı ve seri port 5 ile çoklu. Varsayılan olarak fonksiyonu yoktur. |
| 18 |
Seri bağlantı noktası 6 (RS485) |
| 19 |
Serili port 1 (RS485) |
| 20 |
GPIO |
| 21 |
LED+IR |
| 22 |
IR arayüzü |
| 23 |
VGA arayüzü isteğe bağlı |
| 24 |
MIPI ekran arayüzü |
| 25 |
DEBUG seri port 2 |
| 26 |
SATA sabit disk arayüzü |
| 27 |
Çift kanallı LVDS ekran arayüzü |
| 28 |
LVDS-VCC (ekran güç kaynağı sıçraması) |
| 29 |
CTP dokunmatik ekran arayüzü (No. 48 ile aynı, birini seçin) |
| 30 |
Fan Bağlantısı |
| 31 |
RTC-BAT (RTC pil arayüzü) |
| 32 |
HDMI IN |
| 33 |
WiFi çift anten arayüzü |
| 34 |
Vbyone arayüz seçeneği |
| 35 |
Serili port 7 ( Varsayılan TTL serili port, isteğe bağlı RS232) |
| 36 |
Seri bağlantı noktası 0 (varsayılan TTL seri bağlantı noktası, isteğe bağlı RS232) |
| 37 |
Seri bağlantı noktası 3 (varsayılan TTL seri bağlantı noktası, isteğe bağlı RS232) |
| 38 |
Seri bağlantı noktası 8 ( Varsayılan TTL seri bağlantı noktası, isteğe bağlı RS232) |
| 39 |
Seri bağlantı noktası 4 ( Varsayılan TTL seri bağlantı noktası, isteğe bağlı RS232) |
| 40 |
Serili port 5 (varsayılan TTL serili port, isteğe bağlı RS232) |
| 41 |
EDP ekran arayüzü |
| 42 |
SATA_PWR (SATA sabit disk güç kaynağı) |
| 43 |
İkincil ekran arka ışık arayüzü |
| 44 |
Ana ekran arka ışık arayüzü |
| 45 |
Güç girişi arayüzü |
| 46 |
SIM-KART |
| 47 |
MIPI-CAM (MIPI Kamera Arabirimi) |
| 48 |
CTP dokunmatik ekran arayüzü PFC koltuğu (29. numarayla aynı, birini seç) |
